Protocolo 802.15.4

IEEE 802.15.4 es un estándar que define el nivel físico y el control de acceso al medio de redes inalámbricas de área personal con tasas bajas de transmisión de datos (low-rate wireless personal area network, LR-WPAN).
También es la base sobre la que se define la especificación de ZigBee, cuyo propósito es ofrecer una solución completa para este tipo de redes construyendo los niveles superiores de la pila de protocolos que el estándar no cubre.

El propósito del estándar es definir los niveles de red básicos para dar servicio a un tipo específico de red inalámbrica de área personal (WPAN) centrada en la habilitación de comunicación entre dispositivos ubicuos con bajo coste y velocidad (en contraste con esfuerzos más orientados directamente a los usuarios medios, como WiFi). Se enfatiza el bajo coste de comunicación con nodos cercanos y sin infraestructura o con muy poca, para favorecer aún más el bajo consumo.

En su forma básica se concibe un área de comunicación de 10 metros con una tasa de transferencia de 250 kbps. Se definieron inicialmente tasas alternativas de 20 y 40 kbps; la versión actual añade una tasa adicional de 100 kbps. Se pueden lograr tasas aún menores con la consiguiente reducción de consumo de energía. Como se ha indicado, la característica fundamental de 802.15.4 entre las WPAN's es la obtención de costes de fabricación excepcionalmente bajos por medio de la sencillez tecnológica, sin perjuicio de la generalidad o la adaptabilidad.

Entre los aspectos más importantes se encuentra la adecuación de su uso para tiempo real por medio de slots de tiempo garantizados, evitación de colisiones por CSMA/CA y soporte integrado a las comunicaciones seguras. También se incluyen funciones de control del consumo de energía como calidad del enlace y detección de energía.

Un dispositivo que implementa el 802.15.4 puede transmitir en una de tres posibles bandas de frecuencia.

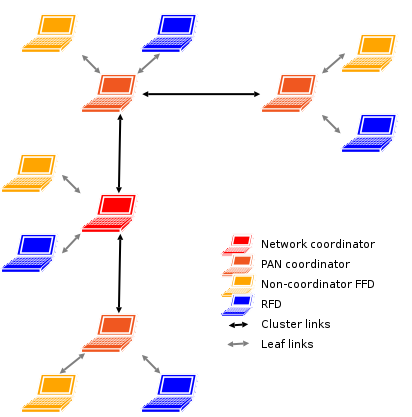

Los dispositivos se relacionan entre sí a través de una red inalámbrica sencilla. La definición de los niveles se basa en el modelo OSI. Aunque los niveles inferiores se definen en el estándar, se prevé la interacción con el resto de niveles, posiblemente por medio de un subnivel de control de enlace lógico basado en IEEE 802.2, que acceda a MAC a través de un subnivel de convergencia. La implementación puede basarse en dispositivos externos o integrarlo todo en dispositivos autónomos.

El nivel físico (PHY) provee el servicio de transmisión de datos sobre el medio físico propiamente dicho, así como la interfaz con la entidad de gestión del nivel físico, por medio de la cual se puede acceder a todos los servicios de gestión del nivel y que mantiene una base de datos con información de redes de área personal relacionadas. De esta forma, PHY controla el transceptor de radiofrecuencia y realiza la selección de canales junto con el control de consumo y de la señal. Opera en una de tres posibles bandas de frecuencia de uso no regulado.

• 868-868,8 MHz: Europa, permite un canal de comunicación (versión de 2003), extendido a tres en la revisión de 2006.
• 902-928 MHz: Norte América, hasta diez canales (2003) extendidos a treinta (2006).
• 2400-2483,5 MHz: uso en todo el mundo, hasta dieciséis canales (2003, 2006).

La versión original del estándar, de 2003, especifica dos niveles físicos basados en espectro ensanchado por secuencia directa (direct sequence spread spectrum, DSSS): uno en las bandas de 868/915 MHz con tasas de 20 y 40 kbps; y otra en la banda de 2450 MHz con hasta 250 kbps.

La revisión de 2006 incrementa las tasas de datos máximas de las bandas de 868/915 MHz, que permiten hasta 100 y 250 kbps. Aún más, define cuatro niveles físicos en base al método de modulación usado. Tres de ellas preservan el mecanismo por DSSS: las bandas de 868/915 MHz, que usan modulación en fase binaria o por cuadratura en offset (offset quadrature phase shift keying, ésta segunda opcional). En la banda de 2450 MHz se usa esta segunda técnica. Adicionalmente, se define una combinación opcional de modulación binaria y en amplitud para las bandas de menor frecuencia, basadas por lo tanto en una difusión de espectro paralela, no secuencial (PSSS). Si se usan éstas bandas de menor frecuencia, se puede cambiar dinámicamente el nivel físico usado de entre los soportados.

El control de acceso al medio (MAC) transmite tramas MAC usando para ello el canal físico. Además del servicio de datos, ofrece una interfaz de control y regula el acceso al canal físico y al balizado de la red. También controla la validación de las tramas y las asociaciones entre nodos, y garantiza slots de tiempo. Por último, ofrece puntos de enganche para servicios seguros.

El estándar no define niveles superiores ni subcapas de interoperabilidad. Existen extensiones, como la especificación de ZigBee, que complementan al estándar en la propuesta de soluciones completas.
