Overview

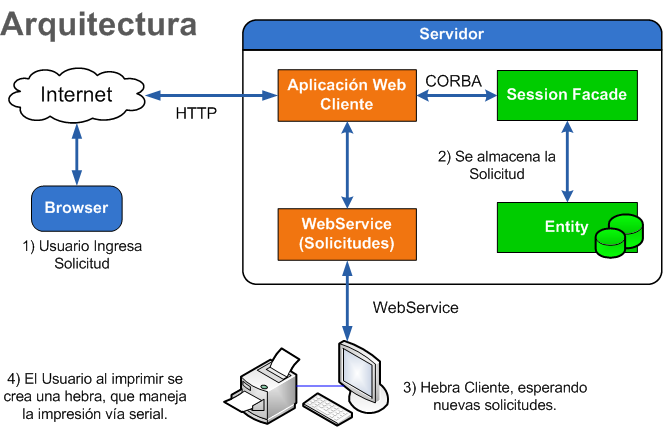

Estamos en una arquitectura distribuida y orientada al servicio, esperando la integración a otros datos posteriormente, lo que destaca este sistema es su alta estabilidad, interoperabilidad y la facilidad para agregar nuevas características además de poder conectarse a otros servicios.

Además las tecnologías usadas nos permiten hacer llamados a sistemas, integrarlo con socket tcp para la conexión con equipos de gama baja, incluso puede conectarse a grupos multicast y redes peer to peer, cómo lo indica el proyecto JXTA, que permite que un servidor de aplicaciones ser un nodo de la red de peer to peer para funcionar como Proxy. Por lo tanto si bien, se hizo algo más complicado que usar socket, se ha ganado mucho, y para aplicaciones de nivel empresarial ya sabemos cual alternativa elegir.

Diagrama de Clases

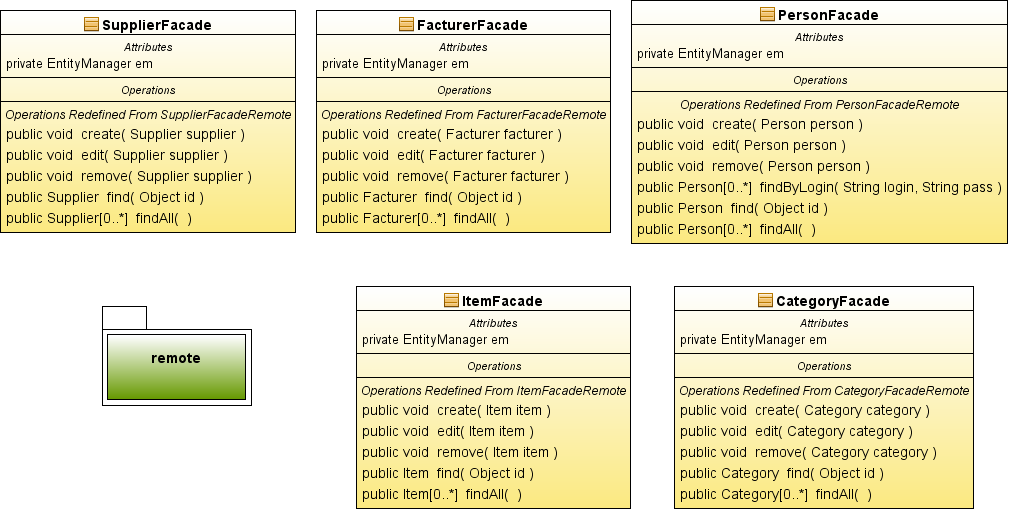

Podemos apreciar en la imagen el diagrama de clases que presenta el session Facade utilizado en la aplicación servidor WEB:




Diagrama Casos de Uso

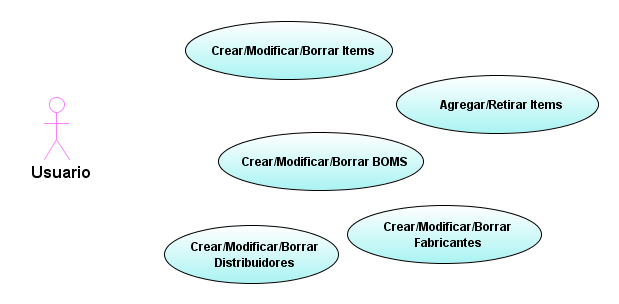

A continuación se presenta el diagrama de los casos de uso que tiene el proyecto, donde podemos ver cada una de las interacciones que presenta el usuario con  la aplicación WEB:




















Modelo de Datos

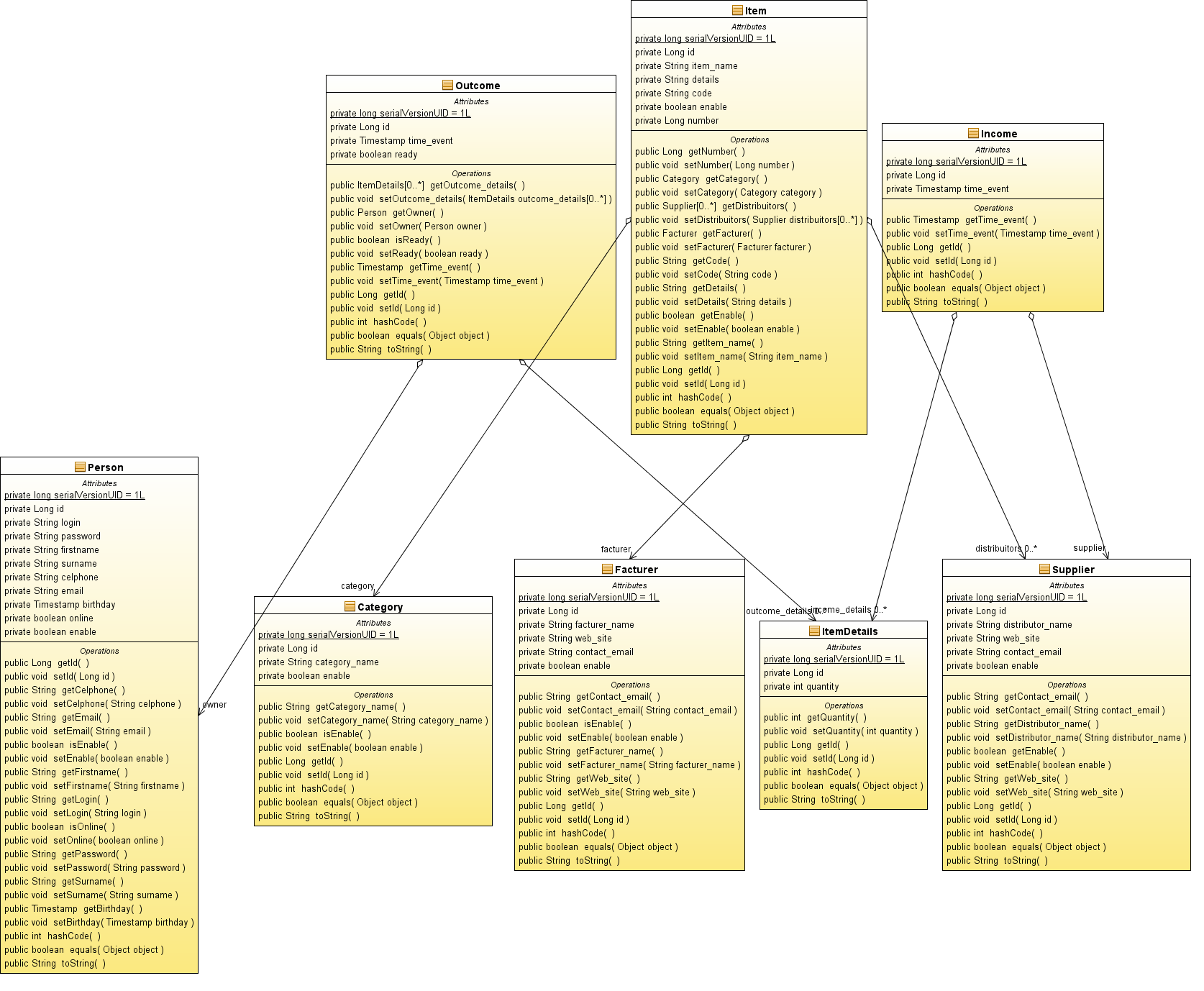

A continuación podemos observar el diagrama que muestra las conexiones y dependencias que existen entre cada uno de los Entity Beans utilizados en la aplicación WEB:
