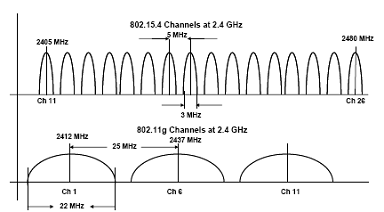

Bandas de frecuencia y canales de 802.11g y ZigBee

Como se mencionó en el tema “Virtual Wire”, una de las variables que influyó en el rendimiento es la interferencia entre redes que ocupan la misma banda ISM de 2.4 GHz, se decidió indagar más acerca de este punto y se encontró una investigación que estudió la coexistencia de redes WLAN (802.11g) junto con WPAN (ZigBee).

Fig. 1 Dispositivos utilizados

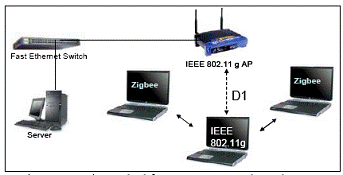

Fig. 2 Escenario de pruebas

spositivos que se  utilizaron fueron un AP Linksys IEEE 802.11g conectado a la Fast Ethernet, y tres notebooks, uno conectado al AP y dos con módulos ZigBee. El escenario fue de tipo oficina de cubículos como se muestra en la Figura 2,  los cinco cubículos de estudio están etiquetados siendo el del centro el cubículo de referencia.

El primer experimento que se realizó consistió en colocar el cliente IEEE 802.11g en el cubículo referencial a 10.5 metros del AP, mientras que los dispositivos ZigBee se colocaron a 1 metro de distancia del cliente. Los dispositivos se setearon operando en sus respectivos canales 11, con frecuencias centrales de 2405 MHz para ZigBee y 2465 MHZ para el cliente IEEE 802.11g. Para este caso ningún efecto de interferencia fue detectado ni para el rendimiento de la WLAN o WPAN.

El segundo experimento consistió en tres casos, en el primero los dispositivos se colocaron en el mismo cubículo referencial. En el segundo mientras el cliente IEEE 802.11g estuvo en el cubículo referencial, los dispositivos ZigBee fueron colocados uno en 1L y otro en 2R. En el tercer caso los dispositivos ZigBee fueron colocados en los cubículos 2L y 2R.

En los tres casos los dispositivos ZigBee operaron en el canal 17 con frecuencia central de 2425 MHZ y el cliente IEEE 802.11g operó en el canal 6 con frecuencia central en 2437 MHz, para que compartieran el espectro de frecuencia.

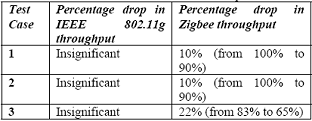

 Los resultados se muestran en la Tabla.

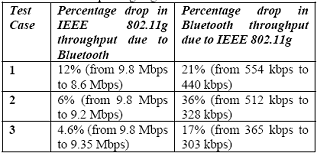

Los tres casos se repitieron con dispositivos Bluetooth, los resultados se muestran en la Tabla siguiente.

Como se observa la caída en el rendimiento de ZigBee es perceptible por lo cual se comprueba los resultados obtenidos del estudio del tema “Virtual Wire”, pero a pesar de que la interferencia afecta, esta caída no es excesivamente alta, a diferencia de Bluetooth.
